Нотации моделирования бизнес-процессов: виды, сравнение и примеры применения

Нотация бизнес-процесса — это стандартизированный набор правил и графических символов для описания бизнес-процессов. Диаграмма, выполненная по строгим правилам, позволяет четко определить роль каждого участника и исполнителя, а также лицо, несущее ответственность.
Специалисты могут рассматривать процесс с разных точек зрения: аналитической, технической или управленческой. Такой подход помогает понять, как рабочие инструкции соответствуют реальным бизнес-целям и потребностям организации.

Использование нотаций позволяет решать следующие задачи:

• Регламентация: создание понятных инструкций для пользователей.

• Анализ: выявление узких мест для оптимизации и повышения эффективности.

• Автоматизация: перенос логики в BPMS-системы без искажений.

• Обучение: ускорение адаптации новых сотрудников.

• Визуализация: отображение процессной карты визуально и наглядно.

Основные виды нотаций бизнес-процессов
Не существует универсального варианта на все случаи жизни. Выбор способа отображения зависит от конкретных целей и глубины проработки. Рассмотрим самые популярные нотации.



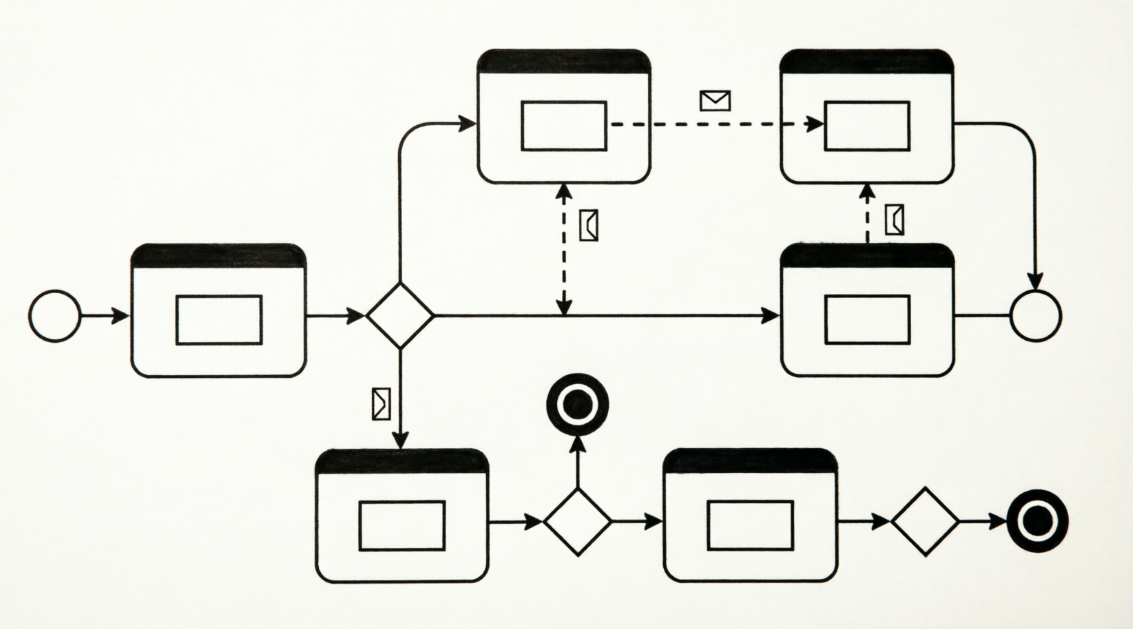

BPMN 2.0 (Business Process Model and Notation)На сегодняшний день это наиболее распространенный стандарт, разработанный для гибкого моделирования сложных сценариев. Базовый принцип BPMN — отображение последовательности действий и взаимодействия между участниками.

Процесс начинается со стартового события и заканчивается событием завершения. Между ними располагаются действия, шлюзы и промежуточные события. Поток управления отображается стрелкой, которая показывает логический переход от одного элемента к другому.

Организационная структура отражается через дорожки (пулы и полосы), которые показывают, кто выполняет каждое действие. Это позволяет наглядно увидеть границы ответственности и зоны взаимодействия внутри компании.
BPMS-системы непосредственно поддерживают исполнение процессов, описанных в BPMN. Это позволяет автоматизировать бизнес-процессы и обеспечить интеграцию с внешними информационными системами и базами данных.

Особенности BPMN:

• Интуитивная понятность графических элементов.

• Поддержка как разработчиков, так и бизнес-аналитиков.

• Возможность моделирования временных критериев и условий.

• Стандарт, который понимает большинство специалистов в области бизнес-анализа.

IDEF0 и SADT (Методология структурного анализа)

Методология SADT и нотация IDEF0 представляют собой класс строгих методов функционального моделирования. Здесь важно выполнить декомпозицию процесса на отдельные подпроцессы.
Верхнеуровневого описания достаточно для понимания общей структуры. Но каждый блок первого уровня требует детализации: здесь необходимы четкие требования к материалам, информационным потокам и средствам контроля.

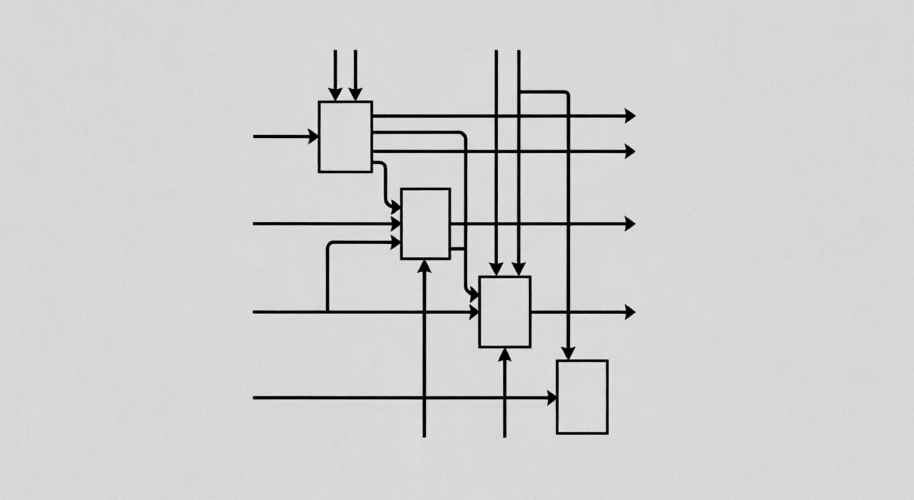

Прямоугольник в IDEF0 обозначает функцию. Стрелки показывают:

• Вход (материалы и информация слева).

• Управление (нормативы и регламенты сверху).

• Механизмы (ресурсы, оборудование, персонал снизу).

• Выход (результат или продукт справа).


Все это должно быть учтено, чтобы оценить риск и качество обеспечения. Такой подход часто применяют в промышленной сфере и на производственных предприятиях. Эксперты отмечают, что эта нотация дает исчерпывающее представление о ресурсном обеспечении бизнеса.

Преимущества IDEF0:

• Строгость и полнота описания.

• Учет всех необходимых ресурсов.

• Хорошо подходит для анализа внутреннего устройства процессов.


EPC (Event-driven Process Chain)

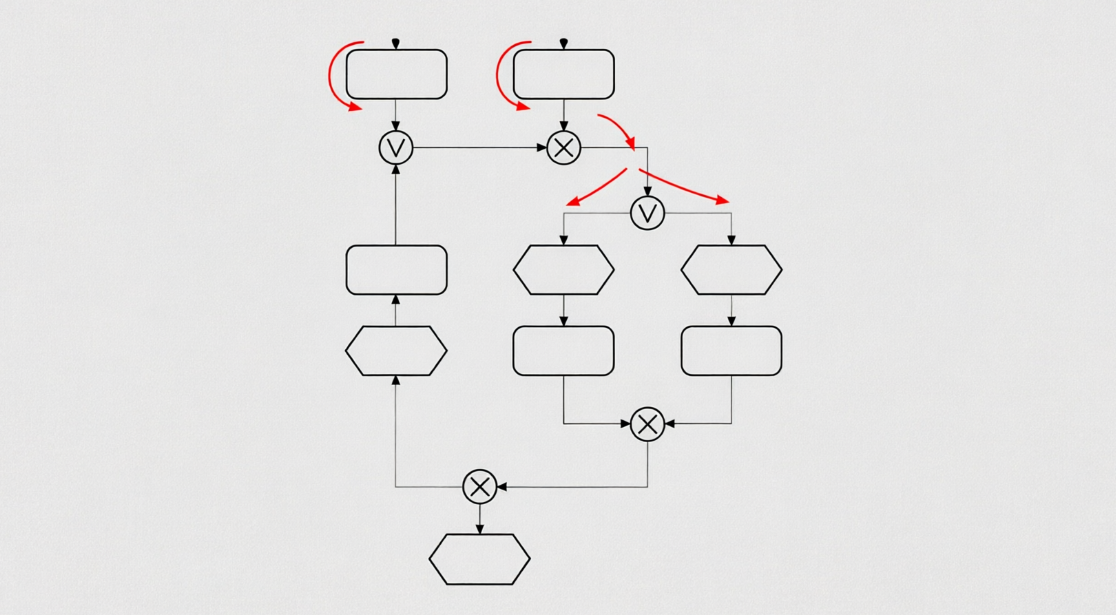

Событийная цепочка процессов (EPC) часто применяется при внедрении ERP-систем, таких как 1С или SAP. Эта нотация включает два основных элемента: события и функции, которые строго чередуются.
Процесс начинается с события, далее следует функция, затем снова событие, и так до получения конечного результата. Логический алгоритм выполнения отражается через связи между элементами.
Это удобно, когда нужно описывать работу с заказами, договорами и документами. Специфику EPC составляет четкая фиксация состояний системы. Профессиональные редакторы, такие как ARIS, изначально создавались с опорой на эту нотацию.



Flowchart (Блок-схема)

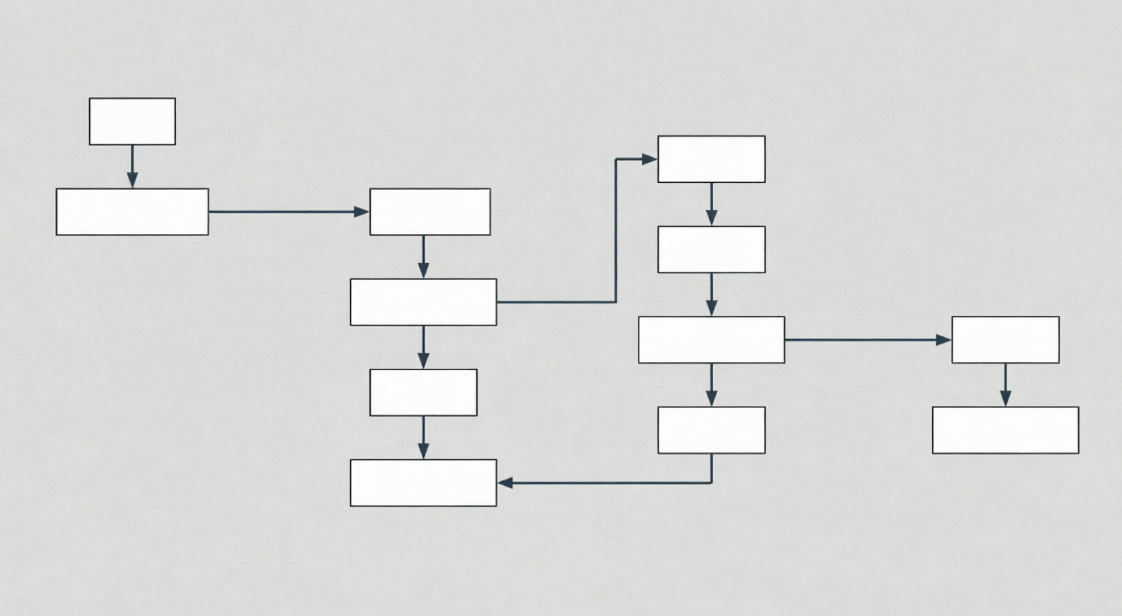

Для простых процессов достаточно использовать блок-схемы. Это легкий способ показать алгоритм выполнения операций. Прямоугольники обозначают действия и условия, стрелки — последовательность.
Простота чтения делает Flowchart доступным для линейного персонала, который сразу понимает, что необходимо делать.
Сравнительная таблица и выбор нотации

Нотация	Основная цель	Уровень детализации	Сложность освоения	Ключевые особенности
BPMN 2.0	Автоматизация, интеграция	Средний / Высокий	Средняя	Поддержка BPMS, наглядность
IDEF0	Аудит архитектуры, контроль ресурсов	Высокий	Высокая	Строгость, учет ресурсов
EPC	Внедрение ERP	Высокий	Высокая	Событийная логика
Flowchart	Простые инструкции	Низкий	Очень низкая	Легкий старт

Выбор нотации зависит от целей проекта. В число наиболее распространенных решений можно отметить BPMN и IDEF0. Конечно, каждый вариант имеет свои недостатки и преимущества.

Например:

• Если стоит задача автоматизировать процессы и внедрить цифровые технологии, BPMN будет наиболее эффективным выбором.

• Для промышленного предприятия со сложной структурой лучше подойдет IDEF0.

• При внедрении ERP-систем часто используют EPC.


Как выбрать подходящую нотацию:

1. Нужна автоматизация в BPMS-системы? Выбирайте BPMN 2.0.

2. Стратегический аудит и анализ ресурсов? Выбирайте IDEF0.

3. Внедрение ERP? Выбирайте EPC.

4. Простая памятка для исполнителей? Используйте Flowchart.


Интеграция с IT и системный подход

Связь между бизнесом и IT имеет критическое значение. Цифровая трансформация и разработка приложений требуют строгого формата данных.
Единый бизнес-словарь — это база, на основе которой строятся модели. Название каждого объекта должно соответствовать этому словарю. Это позволяет избежать ошибок и недопонимания между разработчиками и бизнес-аналитиками.
После согласования модели с экспертами она передается в разработку. BPMS-системы поддерживают исполнение процессов, внедряют технологии автоматизации и обеспечивают интеграцию.

Полезные инструменты:

• VAD (Value-Added Diagram) помогает увидеть лишние операции.

• Системный анализ позволяет выполнить декомпозицию до нужного уровня.

• Специализированный редактор процессов упрощает построение диаграмм.


Ручное вмешательство минимизируется за счет автоматизации. Сначала модель создается на бумаге или в редакторе, затем проверяется и только потом внедряется.
Крупные компании часто разрабатывают собственную методологию на основе стандартных нотаций. Повышение зрелости процессов зависит от качества моделей, а степень детализации всегда должна быть достаточной для решения конкретных задач.

Какая нотация лучше?
Большинство специалистов считают, что самые популярные — BPMN и IDEF0. Но выбор всегда зависит от конкретных потребностей и задач проекта.

Нужно ли учить сложные нотации всем сотрудникам?
Нет, глубокое моделирование — удел профессиональных аналитиков. Для линейного персонала лучше адаптировать модели в простые инструкции. Простота чтения является ключевым критерием для исполнителей.

Какие инструменты использовать?
Существует несколько классов программного обеспечения для работы с нотациями:
Профессиональные комплексы для моделирования и архитектуры: ARIS, Business Studio, StormBPMN. Это специализированные решения для бизнес-аналитиков и архитекторов предприятий.

Бесплатные и доступные онлайн-сервисы и десктопные приложения: Draw.io (diagrams.net), Camunda Modeler, бесплатные версии Bizagi Modeler, yEd Graph Editor. Они отлично подходят для быстрого создания схем, обучения и совместной работы без серьезных финансовых затрат.

Корпоративные BPMS-системы со встроенными редакторами: это коммерческие, часто закрытые low-code и no-code платформы, где визуальный модельер жестко связан с движком исполнения процессов. К ним относятся ELMA365, Comindware, Pegasystems, Appian, а также специализированные среды вроде 1С:Документооборот. Исходный код и архитектура таких систем закрыты, а доступ к их редакторам и средам исполнения обычно предоставляется только после приобретения корпоративной лицензии.
